安全標識在燃?xì)夤芫W(wǎng)安全管理中的規范化

摘 要

摘要：隨著城市燃?xì)夤芫W(wǎng)規模的不斷擴大，搶修事故、市政建設過程中對管道的違章占壓以及人為損壞也日益增多，完善燃?xì)獍踩珮?biāo)識的設置作為燃?xì)馄髽I(yè)安全管理的基礎工作之一，可以進一
摘要：隨著城市燃?xì)夤芫W(wǎng)規模的不斷擴大，搶修事故、市政建設過程中對管道的違章占壓以及人為損壞也日益增多，完善燃?xì)獍踩珮?biāo)識的設置作為燃?xì)馄髽I(yè)安全管理的基礎工作之一，可以進一步確保管網的安全運行。
關鍵詞：安全標識；安全管理；規范化；標準
   燃?xì)庠O(shè)施標識是管網系統必不可少的組成部分，發揮了安全警示和提示作用。隨著城市燃?xì)夤芫W(wǎng)規模的不斷擴大，搶修事故、市政建設過程中對管道的違章占壓以及人為損壞也日益增多，作為燃?xì)膺\營企業應進一步完善燃?xì)獍踩珮?biāo)識的設置，做好標識制作與安裝的規范化和標準化，確保燃?xì)夤芫W(wǎng)安全可靠地運行。
1 燃?xì)夤芫W(wǎng)實際狀況
    近年來下沙開發區城市建設加快，天然氣供氣規模也逐步擴大，對管網的巡查要求較之過去已大大提高。之前設置的管線標志樁形狀大小不一，外型不美觀，且安裝設置也不夠規范，還存在缺失現象。巡線工需要依靠竣工圖紙來確定管位，但圖紙與實際管位還是存在不符的情況，故較難有效落實巡線工作，無法保證巡線質量，成為完善燃?xì)夤艿兰霸O(shè)施日常維護、管理和保護的基礎工作的一道障礙。所以燃?xì)夤艿涝O(shè)施標識設置的標準化已迫在眉睫，規范統一的安全標識設置可以方便地實現對燃?xì)夤艿篮驮O(shè)施的定位，同時可以起到警告保護作用。另外，新穎美觀的標識也可樹立燃?xì)馄髽I(yè)形象，并起到安全宣傳的作用。
2 管網信息普查
    下沙開發區道路中壓燃?xì)夤芫W(wǎng)管材為鋼管，竣工圖及管網運行圖不完整。為了提高管網的安全運行管理水平，需對現有地下管網的準確位置與坐標進行探測，并繪制成管網圖，作為安全標識安裝的依據。公司于2009年開始對道路中壓燃?xì)夤艿肋M行探測和測繪。采用的測繪方式為：動態GPS(RTK)和全站儀相結合，測量成果為杭州坐標系，高程為1985國家高程基準(復測)。測繪工作按計劃分為兩期實施，一期檢測工作于2009年3月開始，至同年6月10日，完成對58條道路，管線長度約110km的測繪，共測繪坐標點共3486個。二期工作2010年9月開始，至同年10月完成外業作業。完成對20條道路、管線長度約25km的測繪，共探測燃?xì)夤芫€點1012個。
3 安全標識制度保障
    為了規范燃?xì)獍踩珮?biāo)識的使用和維護管理，發揮標識的安全警示作用，根據《中華人民共和國安全生產法》、《城鎮燃?xì)夤芾項l例》和《城鎮燃?xì)鈽?biāo)志標準》等法律規范，公司制訂了《燃?xì)夤芫W(wǎng)安全標識管理辦法》。以其作為制度上的有力保障，保證安全標識整治的有效落實。
4 安全標識標準
4.1 埋地警示帶
    地下燃?xì)夤艿姥鼐€連續敷設警示帶，300mm～500mm燃?xì)夤苌戏铰裨O(shè)黃色警示帶，每1.5m折400mm，警示帶可采用聚乙烯等不易分解材料，并標有“下有燃?xì)夤艿?，小?或危險)”、公司名稱、聯系(搶修)電話等字樣內容，字體不小于100mm×100mm。
4.2 地面標志樁
    燃?xì)夤艿赖孛嫔戏皆O(shè)置地面標志樁，地面標志樁采用復合材料，提示埋地管道走向及位置。

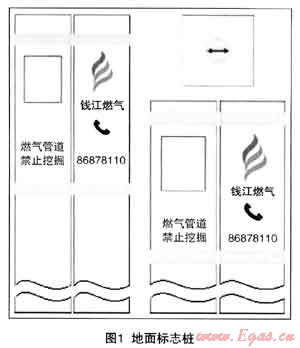

4.2.1軟地面標志樁
    用于綠化帶、農田、荒土地等軟地面區域，采用方形復合材料制成。標志樁長度1.2m(或0.8m)，頂面積0.12cm×0.12cm的方柱體形，上部整體油漆成黃色，頂面有管道的方向標識，側面有搶修電話、編號、燃?xì)夤艿赖燃t色字樣。

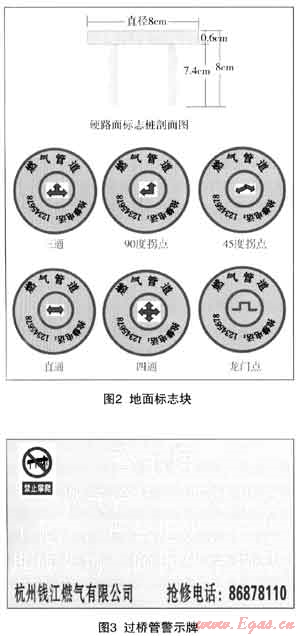

4.2.2硬地面標志塊
    用于馬路上、人行路、水泥路和居民小區內道路等區域，采用圓形抗紫外線塑料材質制成。標志塊直徑12cm，頂面有管道的方向標識，搶修電話，燃?xì)夤艿赖茸謽?，整體顏色為黃色。
4.3 過橋管警示牌
    全管段以黃色為燃?xì)夤艿腊踩珮?biāo)識，兩端裝太陽刺，掛警示牌(白底紅字，搪瓷材料)，用文字或圖標表示內容包括：“燃?xì)夤軜颍瑖?yán)禁攀登(爬)，嚴禁煙火，嚴禁堆放雜物、傾倒化學物品”、搶修電話和公司名稱等。


5 安全標識設最
   安全標識的安裝設置在充分發揮指示燃?xì)夤芫€位置、警示燃?xì)夤芪蛔饔玫耐瑫r，還應考慮美觀性，盡力維護城市市容市貌。故標識的安裝設置按照公司管理辦法的規定：安全標識必須沿著燃?xì)夤艿赖闹行木€上0.2m區域內鋪設；硬地面標志塊埋設要用水泥加以固定，并與路面平齊。軟地面標志樁用于喬木綠化區域時采用1.2m樁體，用于灌木綠化區域時采用0.8m樁體，下端埋設入土均為0.4m，基礎要用水泥同定。所有管道的特征點(如三通、拐點、龍門點等)都在對應地面建立標志樁；埋地燃?xì)夤艿缹儆谥本€位置時，為了保證人們清楚的知道地下燃?xì)夤艿赖淖呦?、位置，設立標志樁間距不宜大于30m。
    通過近一年的整治，以兩次測繪的成果為依據，經公司綜合管理部和輸配所的共同努力，目前開發區共更換或加裝燃?xì)夤芫€標志樁(塊)1240個、警示牌95塊，大大完善了管網標識系統。
6 結語
    燃?xì)獍踩珮?biāo)識的設置是燃?xì)馄髽I(yè)的基礎工作之一，加強安全標識設置的規范化和標準化能更好地發揮標識的指示和警示作用，有效防止了第三方施工對管道的破壞，確保管網安全運行。有了完善的管網安全標識系統后，使得我們在遇到突發事故時，可以在現場第一時間掌握管位信息，及時制定正確的應急搶險方案。在日常的管線巡查工作中，巡線工也能夠通過安全標識的指示，確認地下管道位置，判斷附近新建構建筑物是否對燃?xì)夤艿佬纬闪藵撛诎踩[患，為城市建設提供了參考依據。完善燃?xì)獍踩珮?biāo)識系統極大提高了公司安全管理水平，保證了管網安全工作的落實，也推動了公司“兩保一優”工作的有效開展。
參考文獻：
1 城鎮燃?xì)鈽?biāo)志標準 CJJ 153—2010
2 城鎮燃?xì)廨斉涔こ淌┕ぜ膀炇找?guī)范 CJJ33-2005

(本文作者：吳波 柴啟萌 杭州錢江燃?xì)庥邢薰?310018)
