燃氣工程水力等計算軟件最新版(2019.6.11日更新）1.5.76版

摘要

燃氣工程水力等計算軟件最新版目前包括24個功能模塊，其中管網水力計算收費，其他功能限時免費，通過本站購買可額外獲得點數獎勵。

一.功能及特點

本表流量計算采用同時工作系數法，適合枝狀獨立小區的水力計算。
計算速度快。輸入數據可實時看到計算結果。
一次可計算一個最不利環路的水力計算。
可從xls直接導入數據，可導出xls。

二.使用介紹

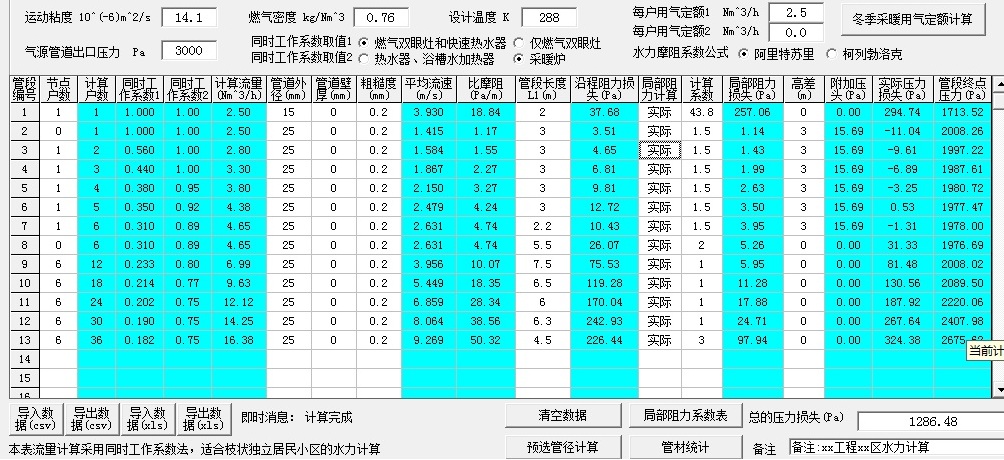

本計算表由最上面是基本參數設置，中間是計算表，下面是一些功能按鈕。

1.基本參數設置

該處設置一些燃氣性質等參數；運動粘度、燃氣密度按實際情況填寫，具體請到混合氣體計算模塊根據當地氣質情況計算，一般情況下，運動粘度天然氣是14.1，液化氣是3.2；密度天然氣是0.75，液化氣是2.35左右；設計溫度按實際情況填寫；

用戶定額1是指燃氣雙眼灶或者快速熱水器的用氣量，不包括采暖用氣，一般家用表2.5方，所以定額1可以按2.5方填寫；用戶定額2是指采暖用氣定額，目前有兩種算法，一種是按壁掛爐的額定流量計算，這種算法一般偏大，另外一種算法按供暖熱指標計算，點擊界面的冬季采暖用氣定額計算，填寫所需的參數，供暖類型選擇“壁掛鍋爐”，即可得到相應的燃氣耗用量。將采暖燃氣耗用量填入每戶用氣定額2，如果無采暖，填0；

氣源出口壓力填寫調壓箱的出口壓力，根據實際填寫，一般是2800-3200；

同時工作系數按實際情況選擇；

水力摩阻系數建議選擇“柯列伯洛克”這個公式在GB50028-2006的6.2.6-2條，阿里特蘇里公式一般手算采用，如果要和手算的結果對比，可采用，這個公式在GB50028-20006的附錄C，根據雷諾數分成三段計算摩阻系數。

2.水力計算表

該表中藍色表示程序的計算結果，白色是輸入區域，雙擊即可輸入數據。

用戶需要輸入表格的數據包括：

1）節點戶數：節點戶數即該節點增加的戶數。

2）管道外徑、壁厚、管道內壁當量絕對粗糙度。鋼管的當量絕對粗糙度一般是0.2，PE管一般是0.01。

3）管段長度。用來計算沿程阻力。

4）局部阻力：計算的方法按照規范，室內部分按實際計算，庭院部分可按比例計算。用來計算局部阻力。

5）高差。用來計算附加壓頭。

輸入數據，結果即可實時計算出來并顯示在表格中。

3.功能按鈕區

導入數據（CSV）,導出數據（CSV）這兩個是導入導出文本文件的按鈕，CSV是一種文本數據庫的格式，結構簡單，但是很不穩定，不推薦使用。

導入數據,導出數據這兩個是導入導出excel文件的按鈕，可以將計算結果存下來，方便以后查看。

清空數據時為了再次計算快速清除界面數據用的，清空之前，建議先導出數據；基本參數設置區域的數據不會清空；

局部阻力系數表列出了常用的局部阻力系數值，本表見《建筑燃氣設計手冊》278頁；

預選管徑計算可對管徑預選起到指導作用，這里的表壓是指管段的平均壓力，低壓管道經濟流速推薦2-5m/s，預選管徑工具只能用在較短的管道上作為管徑參考；

管材統計可以快速統計出本次水力計算用到的的管材類型和長度。

三.居民用戶水力計算方法及舉例

先舉例講下水力計算的步驟：

1）燃氣管道的計算流量，根據GB50028-2006的10.2.9條Qh=ΣkNQn，算出管道的計算流量，舉例：假如有10戶，每戶用戶定額2.5，查附錄F，得10戶同時工作系數0.25，那么Qh=0.25×10×2.5=6.25；本程序計算流量 = 計算戶數×（同時工作系數1×用戶定額1 + 同時工作系數2×用戶定額2）。本例用戶定額2為零，所以忽略。

2)根據計算流量，管徑，算出管道的流速，假如管道為32×4，則內徑為32-4×2=24mm，v=(6.25/3600)/(3.1416×(24/2000)^2)=3.838m/s，（6.25/3600）是將小時流量轉換成每秒的流量，(3.1416×(24/2000)^2)是管道截面積；

3）計算雷諾數；Re=r×v/c，本公式在《建筑燃氣設計手冊》176頁。r管道內徑24mm,v流速3.838 c運動粘度按14.1。re=（24/1000）×3.838/（14.1×0.000001）=6532；

4）計算λ，為了講解方便，按附錄C的阿里特蘇里公式計算: re=6532>3500,按湍流狀態公式計算 λ=0.11×(k/d+68/re)^0.25=0.11×(0.2/24+68/6532)^0.25=0.0407

5)計算比摩阻：根據6.2.5公式帶入 dpl=6.26×10^7×λ×Q^2/d^5×ρ×T/t0=62600000×0.0407×(6.25^2)/(24^5)×0.76×288/273.15=10.02Pa/m

6)計算沿程阻力，假如管段長3米，則 △P=10.02×3=30.06Pa

7）計算局部阻力損失，假如管道上局部阻力系數是1，管道的局部阻力系數可以在《建筑燃氣設計手冊》278頁查到。局部阻力損失有兩種計算方法，第一種是按公式計算 Δp = ΣξW^2/2×ρ ，第二種是按當量長度計算法，當量長度L2=Σξ×d/λ，本例采用第一種方法，Δp =1×3.838^2/2×0.76=5.6Pa

8)計算附加壓頭，根據gb50028-2006的10.2.13條文，ΔΗ=9.81×（ρk-ρm）×h ，假設本例為立管，燃氣管道終、起點的高程差=3，ΔΗ=9.81×（1.293-0.76）×3=15.69Pa

9）計算總的阻力損失，Δp=30.06+5.6-15.69=19.97Pa

10）計算管段終點壓力，p=調壓箱出口壓力-管段阻力=3000-19.97=2980.03pa

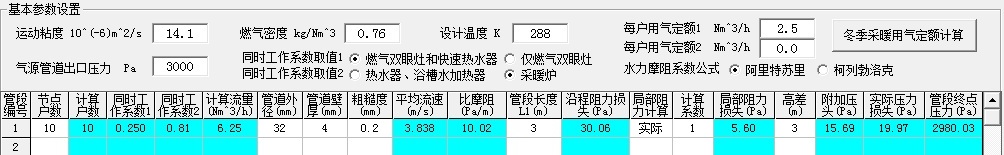

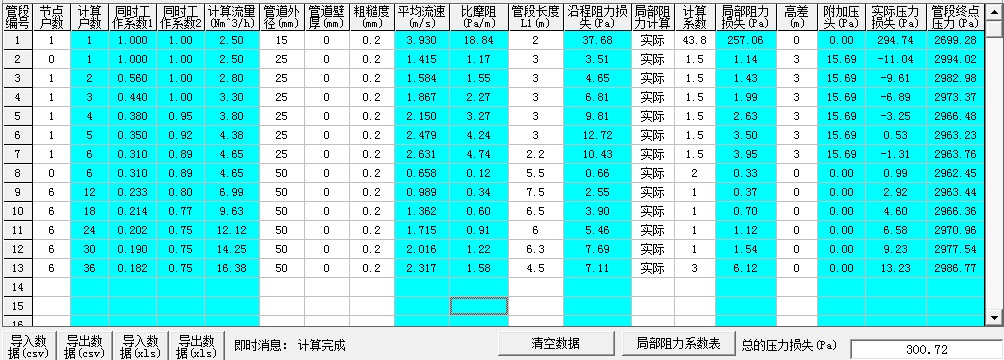

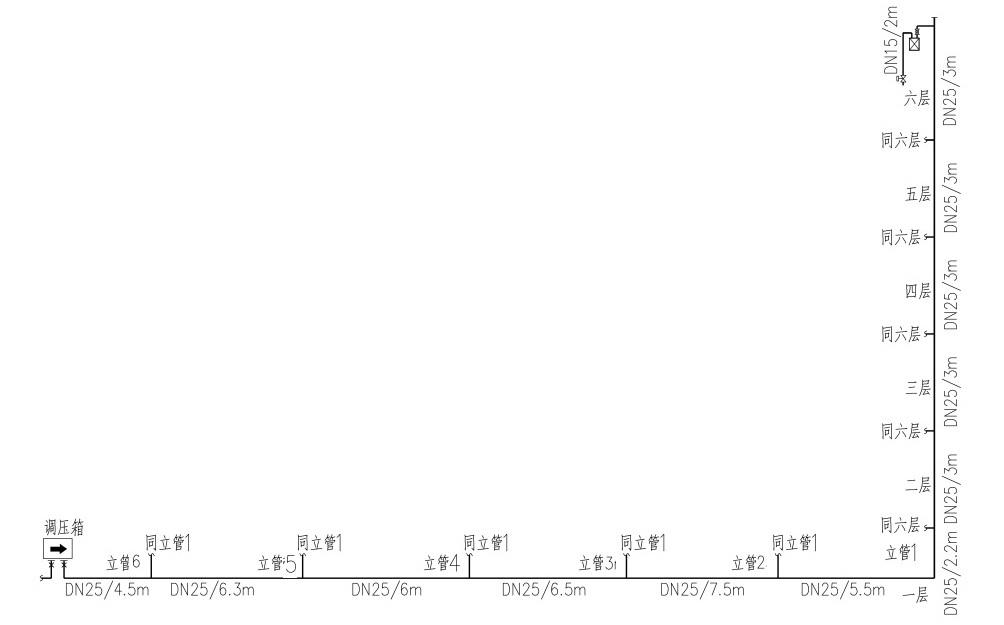

根據以上講解的步驟，我們填寫計算表如下：管徑輸入時，外徑填寫32，壁厚填寫4，和外徑填寫24，壁厚填寫0一樣的效果，因為內徑=外徑-壁厚×2
